QM预测多卤代芳杂并环底物的反应活性顺序探索

QM小课堂 | 第四十五章

在第五章《QM在多卤素底物连续偶联反应中的应用》中，我们学习了如何利用QM计算LUMO/LUMO map和IR来预测多卤代杂环底物的钯催化反应活性顺序。在该章的“小试牛刀”部分，我们留下了一个问题，如下的芳杂并环化合物1 (图1)，其反应位置选择性会怎样呢？

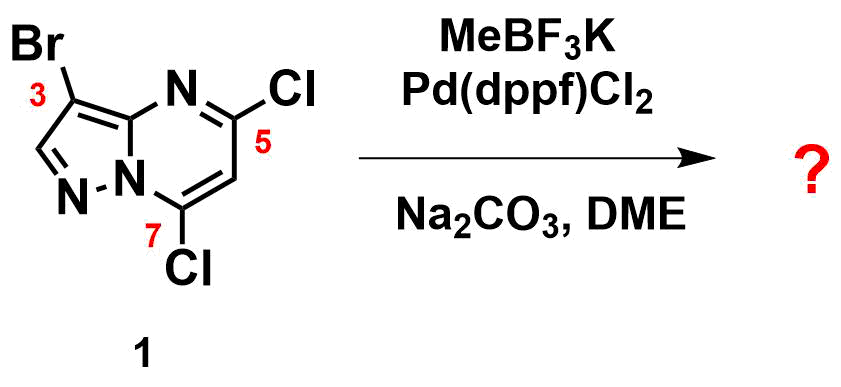

图1

我们首先计算了化合物1的LUMO和IR，其LUMO lobe和三个碳卤键的伸缩振动频率如图2所示。

图2. 化合物1的LUMO lobe示意图和三个碳卤键的伸缩振动频率

从图2中我们可以看出，连溴的C-3碳相对于连氯的C-5碳和C-7碳，碳原子上几乎没有LUMO lobe分布。IR计算可以得知，C-5位碳氯键的伸缩振动频率为1143 cm-1，C-7位碳氯键的伸缩振动频率为1098 cm-1。根据我们在第五章介绍过的规律，碳卤键的伸缩振动频率越低（波数越小），该键越容易断裂。而文献的实验结果也与我们的预测一致，和甲基氟硼酸钾反应成功的生成了C-7位甲基化的化合物2[1]。那么化合物2的偶联选择性是怎样的呢？让我们继续计算化合物2的LUMO和IR。

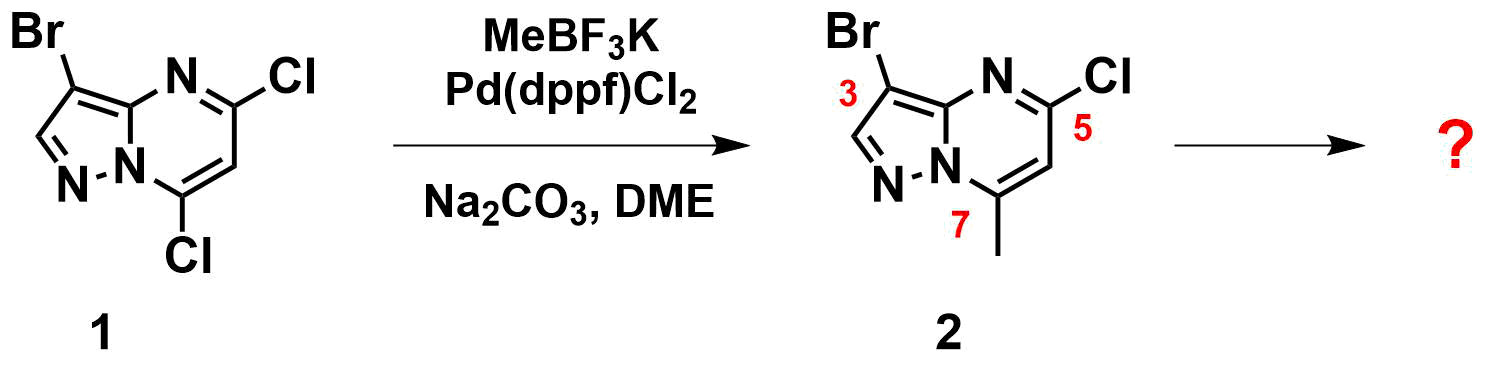

图3. 芳杂并环化合物3的Suzuki反应

从化合物2的LUMO和IR计算结果 (图4) 可以看出，连溴的C-3碳和连氯的C-5碳上均存在LUMO lobe，C-3碳上的LUMO lobe还是相对较小。IR计算表明，C-3位碳溴键的伸缩振动频率为1168 cm-1，C-5位碳氯键的伸缩振动频率为1147 cm-1。LUMO和IR的结果均表明反应的优先位点是C-5位，同样和文献的报道相一致。在这里我们可以看到，芳杂并环化合物1和2的金属催化偶联反应的反应顺序与平常经验并不一致（X = I > Br ∼ OTf >> Cl >> F）。

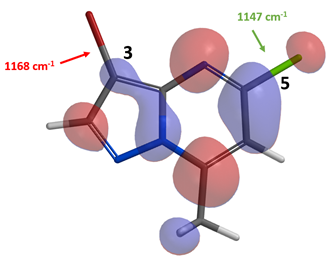

图4. 化合物2的LUMO lobe和两个碳卤键的振动频率

接下来，我们将这个方法应用到更多的案例中（图4）。1,2,4-三溴苯的2-位溴上有体积最大的LUMO+2 lobe分布，与Turbo试剂反应选择性得到2-位取代产物。2,3-二溴噻吩的2-位溴与格式试剂优先反应，2-位溴的LUMO+1 lobe分布明显更大。N-甲基-3,5-二溴吡唑的LUMO显示5位溴的lobe分布明显大于3位溴。N-甲基-5,7-二溴吲哚的LUMO+2 lobe显示7位溴上的lobe体积明显大于5位溴，实验结果也都是lobe分布体积更大的溴原子优先发生卤素金属交换反应。

最后两个案例代表了卤素-金属交换反应的独有特征，就是邻近的甲基基团对反应的位阻影响很小，与之相对应的则是位阻对偶联和S_NAr反应影响明显。这种远远超出Electron Density Map的特殊LUMO+n lobe，就可以很好解释卤素金属交换反应对位阻不敏感的原因。

含碘芳杂并环底物的反应顺序考察

从上一个例子中，我们得知在特定情况下，氯原子能够优先于溴原子发生反应，那么对于反应活性更高的含碘化合物，是否也会存在异于经验规律的情况呢？让我们来看两个例子。

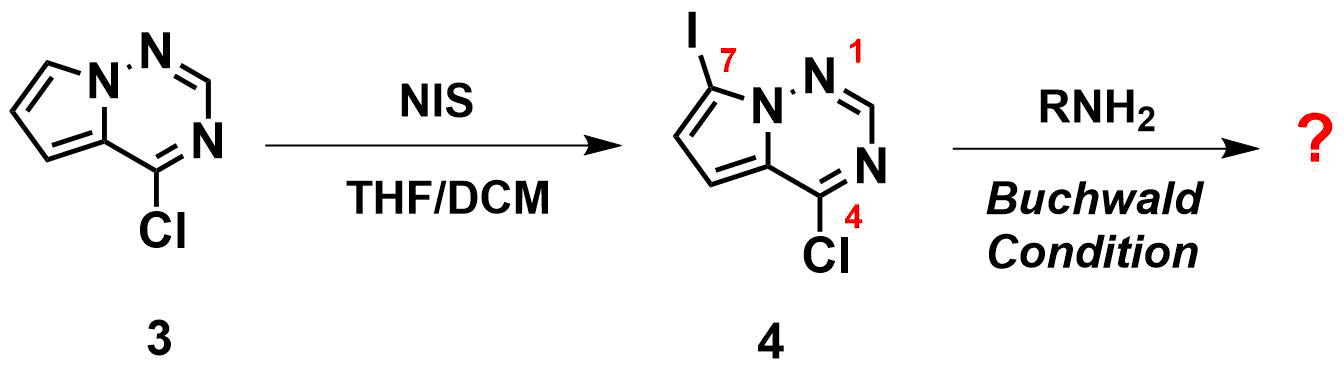

图5. 芳杂并环化合物4的Buchwald反应

如图5所示，含碘化合物4能通过简单的碘代反应从化合物3制备。我们期望利用碘原子高度的反应性，进行钯催化的Buchwald反应得到C-7胺基化的产物。然而尝试了多种反应条件后，只能得到少量和连氯碳原子反应的副产物。那么这样的实验结果是否符合QM分析呢？我们随即计算了化合物4的LUMO和IR，见图6。

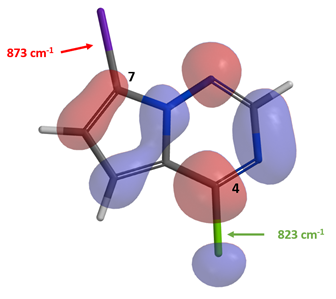

   图6. 化合物4的LUMO lobe和两个碳卤键的振动频率

我们可以看出，连碘的C-7碳上的LUMO lobe相较连氯的C-4碳上的LUMO lobe更小，而C-4位碳氯键的伸缩振动频率也要小于C-7位碳碘键的伸缩振动频率。LUMO和IR的信息均表明，化合物4氯原子的反应活性高于碘原子，而这也和我们的实验结果相一致。这个例子告诉我们，在路线设计的过程中，利用LUMO等工具考察化合物性质是十分必要的，可以让我们避免一些弯路。

                                                                                                     图7. 芳杂并环化合物5的SNAr反应和Negishi反应

图7案例来自于美国辉瑞公司在OPRD发表的一篇论文[2]，化合物5和仲醇化合物反应，选择性的得到了化合物6。由于发生的是芳香亲核反应，我们考察了化合物5的LUMO和IR，如图8所示，三个连卤碳上均有LUMO lobe存在，2位 和4位的LUMO lobe大小差异不大, 但要显著大于5位的连碘碳。因此我们进一步考察了化合物5的IR，可以看到嘧啶4位的碳氯键具有最小的伸缩振动频率波数，应优先反应。实际实验得到的产物，也和QM的分析相一致。

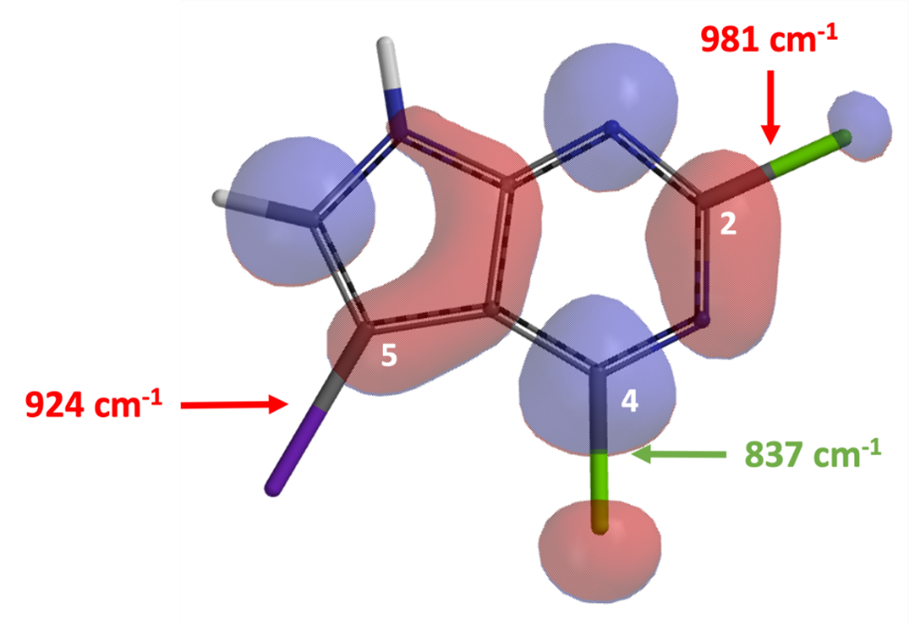

        图8. 化合物5的LUMO lobe和三个碳卤键的振动频率

结论

在多卤素芳杂环底物中，金属催化耦联反应优先顺序不一定会遵循我们熟知的规律 (X = I > Br ∼ OTf >> Cl >> F)，这点在双环体系中，缺电子芳环部分存在氯原子或溴原子、富电子芳环部分存在溴原子或碘原子时体现的尤为显著。这时，QM计算提供的LUMO和IR的信息就成为了有效的判断卤素反应活性的工具。我们需要在合成路线规划时通过综合QM计算得到的关键参数，确保正确判断反应位点，无需踏入被计算预测为不可行化学的弯路。

小试牛刀

当考察的多卤代芳杂并环化合物从双环变成三环时，情况会不会有所改变呢？我们来看一下下面的5-溴-9-氯吡啶并吡咯嘧啶化合物，基于图9中的LUMO和红外信息，你能够猜到钯催化反应是优先发生在溴原子上还是氯原子上吗？控制反应选择性的是哪个因素呢？

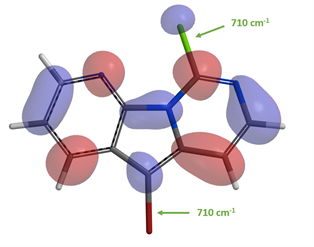

图9. 5-溴-9-氯吡啶并吡咯嘧啶的LUMO及碳卤键的振动频率

本文由郑重、王秋月、卫小文编撰。

参考文献：

[1] X. Zusheng, L. Yangtong, Fused heterocyclic compound, preparation method therefor, pharmaceutical composition, and uses thereof. US 20160244432 A1, August 25, 2016.

[2] Y Tao, N. F. Keene, K. E. Wiglesworth, B. Sitter, J. C. McWilliams Org. Process Res. Dev. 2019, 23, 382.
